フィットフレーム工法はフィットフレーム型枠内に鉄筋を組み込み、システム化した現場打コンクリート枠工（受圧板）です。
|
| |
|
| ■ 主な用途と特徴 |
| |

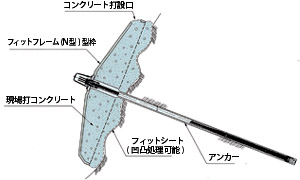

アンカーの必要な次のような斜面に最適です。
|
|
 |
 |
|
フィットフレーム工法（Ｎ型）
●枠重量が軽く、運搬設置が容易に施工できます。
●地山の凹凸と密着し、均等な反力が得られます。
● 凹凸に対応できる鉄筋コンクリート枠です。 |
|
 |
| ●小型クレーンでも吊り上げ可能 → 安全・容易に据付ができます。 |
|
|
|
 |
●現場打鉄筋コンクリート枠 → アンカー受圧板として高い信頼性があります。
●アンカーの受圧板として最も経済的 |
|
| |
| ■ 標準規格・形状寸法 |
| |
| |
フィットフレーム
(N型)規格 |
許容荷重
（kN） |
アンカー
ピッチ
（m） |
参考質量
（kg） |
受圧面積
（㎡） |
打設
生コン量
（m3） |

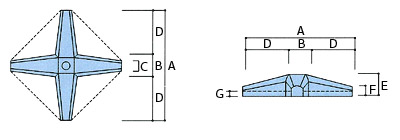

形状寸法（mm） |
| タイプ |
品名 |
A |
B |
C |
D |
E |
F |
G |
| N |
FIT30N- 220 |
220 |
3.0×3.0 |
194 |
2.535 |
0.71 |
2900 |
550 |
400 |
1175 |
400 |
200 |
--- |
| 〃 480 |
480 |
252 |
| 〃 770 |
770 |
291 |
0.85 |
450 |
250 |
--- |
| 〃 1000 |
1000 |
305 |
1.13 |
550 |
350 |
--- |
| 〃 1200 |
1200 |
361 |
| FIT25N- 220 |
220 |
2.5×2.5 |
165 |
2.060 |
0.65 |
2400 |
550 |
400 |
925 |
400 |
200 |
--- |
| 〃 480 |
480 |
190 |
| 〃 770 |
770 |
226 |
0.77 |
450 |
250 |
--- |
| 〃 1000 |
1000 |
266 |
| 〃 1200 |
1200 |
274 |
1.00 |
500 |
300 |
--- |
| WEB |
FIT30W- 480 |
480 |
3.0×3.0 |
404 |
5.285 |
1.19 |
2900 |
550 |
400 |
1175 |
400 |
200 |
175 |
| 〃 580 |
580 |
410 |
1.40 |
450 |
250 |
200 |
| 〃 670 |
670 |
445 |
| 〃 770 |
770 |
466 |
| 〃 1000 |
1000 |
495 |
1.75 |
550 |
350 |
225 |
| 〃 1200 |
1200 |
501 |
| FIT25W- 480 |
480 |
2.5×2.5 |
285 |
3.760 |
0.95 |
2400 |
550 |
400 |
925 |
400 |
200 |
175 |
| 〃 580 |
580 |
288 |
1.11 |
450 |
250 |
200 |
| 〃 670 |
670 |
329 |
| 〃 770 |
770 |
329 |
| 〃 1000 |
1000 |
380 |
1.38 |
500 |
300 |
225 |
| 〃 1200 |
1200 |
413 |
1.43 |
250 |
|
| 注） |
打設コンクリート量は地山の凹凸による割り増し分は含みません。
基準強度＝24N/mm2以上 |
|
点線はWEBタイプの輪郭線です。 |
 |
|

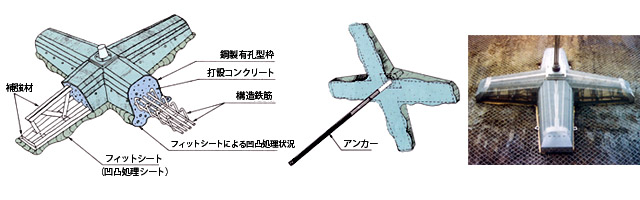

●フィットフレーム（N型）の構造
|
|
